Jeśli chodzi o pomiar natężenia przepływu cieczy w różnych zastosowaniach przemysłowych i komercyjnych, wybór odpowiedniego przepływomierza ma kluczowe znaczenie. Na rynku dostępnych jest kilka typów przepływomierzy, każdy z nich ma swój własny zestaw zalet i ograniczeń. Jako dostawca przepływomierzy elektromagnetycznych często jestem pytany o to, jak nasze produkty wypadają na tle innych typów przepływomierzy. W tym poście na blogu przedstawię szczegółowe porównanie przepływomierzy elektromagnetycznych z innymi popularnymi typami przepływomierzy, w tym przepływomierzami wyporowymi, przepływomierzami turbinowymi i przepływomierzami ultradźwiękowymi.
Przepływomierze wyporowe
Przepływomierze wyporowe (PD) są jednymi z najstarszych i najbardziej niezawodnych typów przepływomierzy. Działają poprzez zatrzymanie stałej objętości płynu, a następnie zliczenie, ile razy ta objętość została napełniona i opróżniona. Przepływomierze wyładowań niezupełnych są znane ze swojej wysokiej dokładności, zwłaszcza przy małych natężeniach przepływu, i są powszechnie stosowane w zastosowaniach, w których wymagane są precyzyjne pomiary, np. w przemyśle naftowym i gazowym przy transferze rozliczeniowym.
Jednakże przepływomierze PD mają pewne ograniczenia. Są stosunkowo drogie i wymagają regularnej konserwacji ze względu na ruchome części wewnątrz licznika. Te ruchome części mogą również zostać uszkodzone przez cząstki lub zanieczyszczenia znajdujące się w płynie, co może prowadzić do niedokładnych pomiarów. Natomiast przepływomierze elektromagnetyczne nie mają ruchomych części, co oznacza, że są mniej podatne na zużycie i wymagają mniej konserwacji. Są również bardziej tolerancyjne na brudne lub ścierne płyny, dzięki czemu nadają się do szerszego zakresu zastosowań.
Przepływomierze turbinowe
Przepływomierze turbinowe działają poprzez pomiar prędkości wirnika turbiny, który znajduje się na drodze przepływu płynu. Obrót turbiny jest proporcjonalny do natężenia przepływu płynu i ten obrót jest wykrywany przez czujnik. Przepływomierze turbinowe znane są ze swojej wysokiej dokładności i szerokiego zakresu zakresu, co czyni je odpowiednimi do zastosowań o zmiennym natężeniu przepływu.
Jedną z głównych wad przepływomierzy turbinowych jest to, że są one wrażliwe na zmiany lepkości i gęstości płynu. Zmiany te mogą mieć wpływ na obrót turbiny i prowadzić do niedokładnych pomiarów. Dodatkowo, podobnie jak przepływomierze PD, przepływomierze turbinowe posiadają ruchome części, które mogą zostać uszkodzone przez cząstki znajdujące się w cieczy. Z drugiej strony na przepływomierze elektromagnetyczne nie wpływają zmiany lepkości ani gęstości płynu, a ich dokładność pozostaje stała niezależnie od tych czynników.
Przepływomierze ultradźwiękowe
Przepływomierze ultradźwiękowe wykorzystują fale ultradźwiękowe do pomiaru natężenia przepływu płynu. Istnieją dwa główne typy przepływomierzy ultradźwiękowych: czas przejścia i Doppler. Przepływomierze ultradźwiękowe czasu przejścia mierzą różnicę w czasie potrzebnym falom ultradźwiękowym na przemieszczanie się w górę i w dół płynu, natomiast przepływomierze ultradźwiękowe Dopplera mierzą przesunięcie częstotliwości fal ultradźwiękowych odbitych od cząstek lub pęcherzyków w płynie.
Przepływomierze ultradźwiękowe są bezinwazyjne, co oznacza, że nie wymagają bezpośredniego kontaktu z cieczą. Dzięki temu nadają się do zastosowań, w których płyn jest żrący lub niebezpieczny. Jednakże na przepływomierze ultradźwiękowe może wpływać obecność pęcherzyków powietrza lub ciał stałych w płynie, które mogą rozpraszać fale ultradźwiękowe i prowadzić do niedokładnych pomiarów. Z drugiej strony, na przepływomierze elektromagnetyczne nie mają wpływu pęcherzyki powietrza ani ciała stałe w płynie, o ile płyn jest przewodzący.
Zalety przepływomierzy elektromagnetycznych
Oprócz zalet wymienionych powyżej, przepływomierze elektromagnetyczne oferują kilka innych korzyści. Mają szeroki zakres możliwości pomiaru natężenia przepływu, od bardzo niskich do bardzo wysokich przepływów. Zapewniają również wyjście liniowe, co oznacza, że sygnał wyjściowy jest wprost proporcjonalny do natężenia przepływu, co ułatwia integrację z systemami sterowania.
Przepływomierze elektromagnetyczne są również bardzo dokładne, z typową dokładnością od ±0,5% do ±1% mierzonej wartości. Można ich używać do pomiaru natężenia przepływu różnych płynów przewodzących, w tym wody, ścieków, chemikaliów i zawiesin. Ponadto są stosunkowo łatwe w montażu i można je stosować zarówno w poziomych, jak i pionowych ciągach rur.
Zastosowania przepływomierzy elektromagnetycznych
Ze względu na wiele zalet, przepływomierze elektromagnetyczne znajdują szerokie zastosowanie w różnych gałęziach przemysłu. W branży uzdatniania wody i oczyszczania ścieków służą do pomiaru natężenia przepływu wody w rurach, a także natężenia przepływu osadów i innych składników ścieków. W przemyśle chemicznym służą do pomiaru natężenia przepływu chemikaliów w procesach produkcyjnych. W przemyśle spożywczym i napojowym służą do pomiaru natężenia przepływu cieczy, takich jak mleko, sok i piwo.

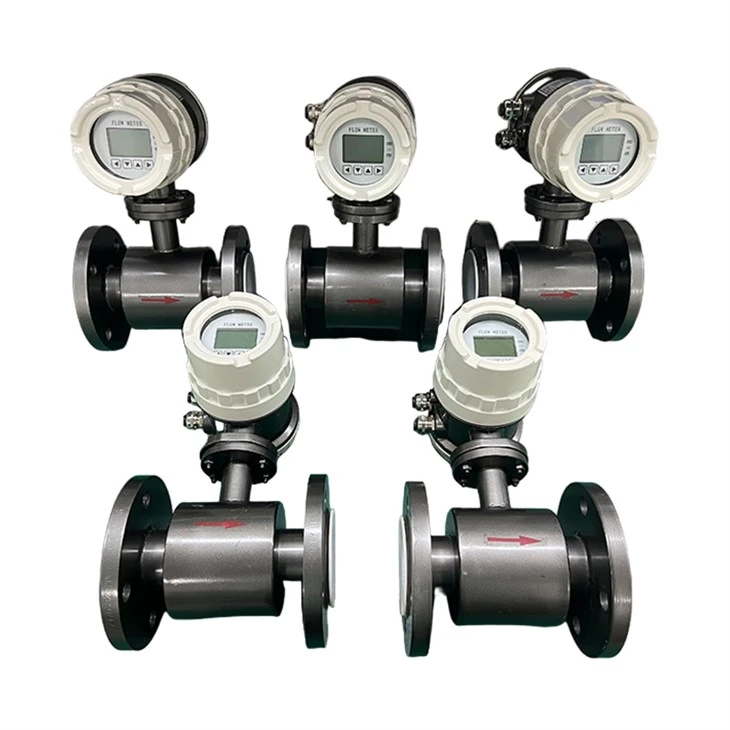

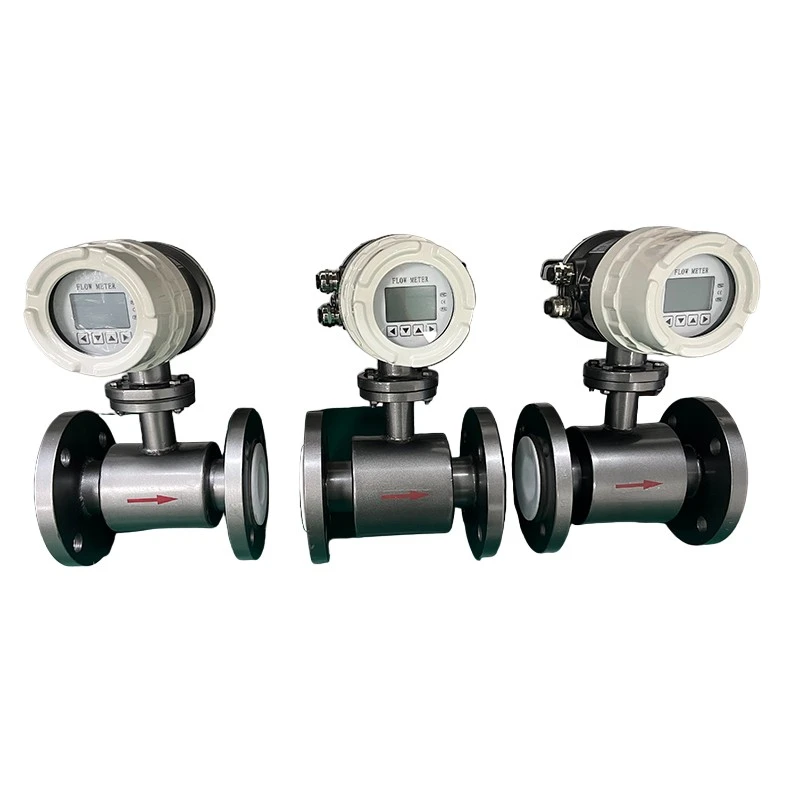

Jeśli szukasz niezawodnego i dokładnego przepływomierza do swojej aplikacji, rozważ przepływomierz elektromagnetyczny. W naszej ofercie posiadamy szeroką gamę przepływomierzy elektromagnetycznych m.inPrzepływomierz elektromagnetyczny na baterie,Przepływomierz elektromagnetyczny, IPrzepływomierz elektromagnetyczny. Nasze produkty zostały zaprojektowane tak, aby spełniać najwyższe standardy jakości i wydajności, dlatego też dokładamy wszelkich starań, aby zapewnić naszym klientom najlepszą możliwą obsługę.
Jeśli masz jakiekolwiek pytania dotyczące naszych przepływomierzy elektromagnetycznych lub chciałbyś omówić specyficzne wymagania aplikacji, nie wahaj się z nami skontaktować. Z niecierpliwością czekamy na współpracę z Państwem w celu znalezienia idealnego rozwiązania przepływomierza spełniającego Państwa potrzeby.
Referencje
- Miller, RW (1983). Podręcznik inżynierii pomiaru przepływu. McGraw-Hill.
- Spitzer, DW (2001). Pomiar przepływu: Praktyczne przewodniki dotyczące pomiarów i kontroli. ISA – Towarzystwo Oprzyrządowania, Systemów i Automatyki.
- Beck, MS i Plaskowski, A. (1987). Pomiar przepływu z wykorzystaniem technik elektromagnetycznych. Badania naukowe Press.
