Jako dostawca ultradźwiękowych wskaźników poziomu byłem świadkiem na własne oczy złożoności i wyzwań związanych z dokładnym pomiarem poziomu cieczy w różnych warunkach przemysłowych. Czynnikiem, który często stwarza znaczne trudności, jest obecność pary. W tym poście na blogu omówię wpływ pary na pomiar ultradźwiękowego wskaźnika poziomu i omówię strategie łagodzenia tych problemów.
Zrozumienie ultradźwiękowych wskaźników poziomu
Zanim zbadamy wpływ pary, przyjrzyjmy się krótko działaniu ultradźwiękowych wskaźników poziomu. Urządzenia te działają na zasadzie wysyłania fal ultradźwiękowych w stronę powierzchni cieczy. Kiedy fale te uderzają w powierzchnię cieczy, odbijają się z powrotem do miernika. Mierząc czas potrzebny falom na dotarcie na powierzchnię i z powrotem, miernik może obliczyć odległość do powierzchni cieczy, a co za tym idzie, poziom cieczy.
Jak para wpływa na pomiary ultradźwiękowego wskaźnika poziomu
Para może mieć szereg szkodliwych skutków dla dokładności pomiarów ultradźwiękowych mierników poziomu. Efekty te można ogólnie podzielić na trzy główne obszary: absorpcja, rozpraszanie i zakłócenia.
Wchłanianie
Para składa się z pary wodnej, która ma zdolność pochłaniania fal ultradźwiękowych. Gdy fale ultradźwiękowe przemieszczają się przez parę, część ich energii jest pochłaniana przez cząsteczki wody zawarte w parze. Absorpcja ta zmniejsza intensywność fal docierających do powierzchni cieczy i fal odbitych z powrotem do miernika. W rezultacie miernik może odbierać słabszy sygnał, co utrudnia dokładne wykrycie odbitych fal i pomiar poziomu cieczy.
Stopień absorpcji zależy od kilku czynników, w tym od gęstości pary i częstotliwości fal ultradźwiękowych. Wyższe gęstości pary i niższe częstotliwości ultradźwiękowe zazwyczaj powodują większą absorpcję. Na przykład w środowisku pary pod wysokim ciśnieniem, gdzie gęstość pary jest stosunkowo duża, absorpcja fal ultradźwiękowych może być dość znaczna, prowadząc do niedokładnych pomiarów poziomu.
Rozpraszanie
Oprócz absorpcji para może również powodować rozpraszanie fal ultradźwiękowych. Krople wody i para w parze działają jak małe przeszkody, które odchylają fale ultradźwiękowe w różnych kierunkach. To rozpraszanie zakłóca normalną ścieżkę fal, powodując ich odchylenie od zamierzonej trajektorii. W rezultacie fale mogą nie docierać bezpośrednio do powierzchni cieczy lub mogą zostać odbite z powrotem do miernika pod kątem, co utrudnia dokładne zmierzenie czasu przelotu i obliczenie poziomu cieczy przez miernik.
Rozpraszanie jest szczególnie problematyczne w środowiskach, w których para zawiera duże kropelki lub gdzie występuje turbulentny przepływ pary. W takich przypadkach fale ultradźwiękowe mogą być rozpraszane w wielu kierunkach, co prowadzi do utraty siły sygnału i zmniejszenia dokładności pomiaru.
Ingerencja
Para może również zakłócać pomiar ultradźwiękowego wskaźnika poziomu. Obecność pary może powodować dodatkowe odbicia i echa w środowisku pomiarowym. Te niepożądane odbicia mogą zakłócać główny sygnał odbity od powierzchni cieczy, powodując błędną interpretację sygnałów przez miernik i dostarczanie niedokładnych odczytów poziomu.
Na przykład, jeśli na ściankach zbiornika lub naczynia znajdują się kieszenie pary lub kondensat, fale ultradźwiękowe mogą odbijać się od tych powierzchni i powodować fałszywe odbicia. Miernik może wówczas pomylić te fałszywe odbicia z odbiciami od powierzchni cieczy, co może prowadzić do nieprawidłowych pomiarów poziomu.
Wpływ na różne typy ultradźwiękowych wskaźników poziomu
Obecność pary może w różnym stopniu wpływać na różne typy ultradźwiękowych wskaźników poziomu. Przyjrzyjmy się kilku popularnym typom:
Przeciwwybuchowy ultradźwiękowy miernik poziomu cieczy Rs485
ThePrzeciwwybuchowy ultradźwiękowy miernik poziomu cieczy Rs485jest przeznaczony do stosowania w środowiskach niebezpiecznych. Jednak para może nadal stanowić wyzwanie dla jej dokładności. Absorpcja i rozpraszanie fal ultradźwiękowych przez parę może zmniejszyć siłę sygnału, utrudniając efektywną pracę miernika w warunkach dużej pary. W zastosowaniach przeciwwybuchowych, gdzie dokładny pomiar poziomu ma kluczowe znaczenie dla bezpieczeństwa, obecność pary może obniżyć niezawodność miernika.
Wysokiej jakości przeciwwybuchowy ultradźwiękowy miernik poziomu cieczy RS485
TheWysokiej jakości przeciwwybuchowy ultradźwiękowy miernik poziomu cieczy RS485został zaprojektowany tak, aby zapewnić dokładniejsze i bardziej wiarygodne pomiary. Nie jest jednak odporny na działanie pary. Wysokiej jakości komponenty tego miernika mogą pomóc w zmniejszeniu części utraty sygnału spowodowanej absorpcją i rozpraszaniem pary, ale w trudnych warunkach pary może to mieć wpływ na dokładność pomiaru.

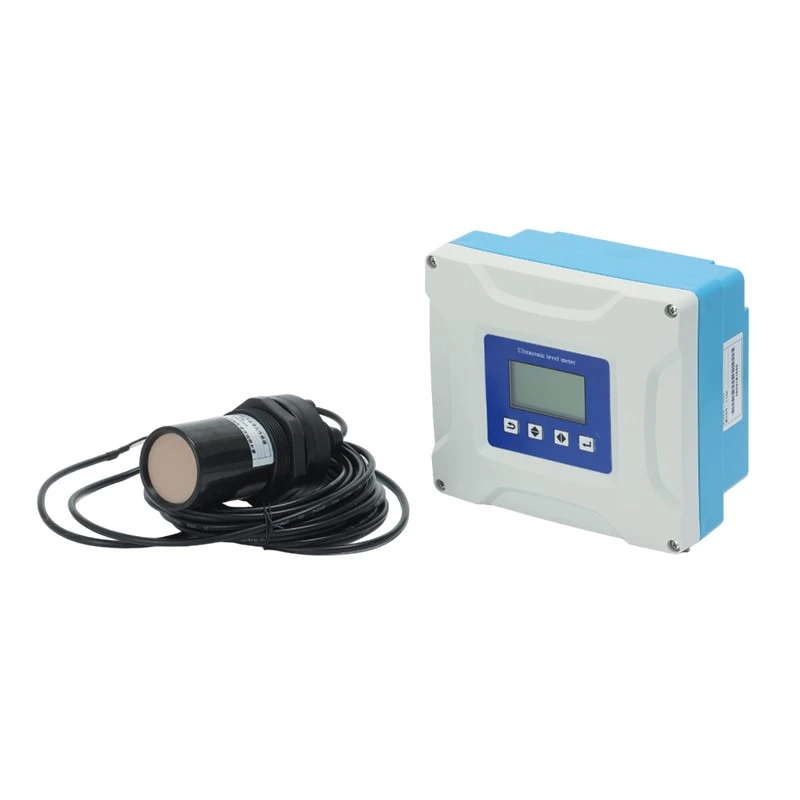

Czteroprzewodowy ultradźwiękowy miernik poziomu cieczy
TheCzteroprzewodowy ultradźwiękowy miernik poziomu cieczyoferuje pewne korzyści w zakresie transmisji sygnału i zasilania. Jednak para może nadal zakłócać jego działanie. Dodatkowe odbicia i rozproszenia powodowane przez parę mogą zakłócać przetwarzanie sygnału przez czteroprzewodowy miernik, prowadząc do niedokładnych odczytów poziomu.
Strategie łagodzenia skutków pary
Pomimo wyzwań, jakie stwarza para, istnieje kilka strategii, które można zastosować w celu poprawy dokładności pomiarów ultradźwiękowych mierników poziomu w środowiskach obciążonych parą.
Regulacja ustawień miernika
Jednym z najprostszych sposobów łagodzenia skutków działania pary jest dostosowanie ustawień ultradźwiękowego wskaźnika poziomu. Może to obejmować zwiększenie wzmocnienia odbiornika w celu wzmocnienia słabych sygnałów odbieranych w wyniku absorpcji i rozpraszania. Jednak zbyt duże zwiększenie wzmocnienia może również wzmocnić szum tła, dlatego należy to robić ostrożnie. Dodatkowo czasami pomocne może być dostosowanie częstotliwości fal ultradźwiękowych. Wyższe częstotliwości są generalnie mniej podatne na absorpcję, ale mogą być bardziej podatne na rozpraszanie, dlatego należy znaleźć równowagę w oparciu o specyficzne warunki pary.
Korzystanie z ekranowania i izolacji
Skuteczną strategią może być osłonięcie ultradźwiękowego wskaźnika poziomu przed parą. Można to osiągnąć instalując osłonę lub przegrodę pomiędzy manometrem a źródłem pary. Osłona może zapobiegać bezpośredniej interakcji pary z falami ultradźwiękowymi, zmniejszając absorpcję i rozpraszanie. Odizolowanie manometru w oddzielnej komorze z wyraźną linią wzroku do powierzchni cieczy może również pomóc zminimalizować wpływ pary.
Stosowanie technik przetwarzania sygnałów
Do filtrowania szumów i zakłóceń powodowanych przez parę można zastosować zaawansowane techniki przetwarzania sygnału. Algorytmy cyfrowego przetwarzania sygnału można wykorzystać do identyfikacji i odrzucania fałszywych odbić i echa, poprawiając dokładność pomiaru poziomu. Techniki te mogą zwiększyć niezawodność manometru w środowiskach bogatych w parę.
Wniosek
Obecność pary może znacząco wpłynąć na dokładność pomiaru ultradźwiękowych wskaźników poziomu. Absorpcja, rozpraszanie i zakłócenia powodowane przez parę mogą prowadzić do słabych sygnałów, fałszywych odbić i niedokładnych odczytów poziomu. Jednakże zrozumienie tych skutków i wdrożenie odpowiednich strategii łagodzenia umożliwia poprawę wydajności ultradźwiękowych wskaźników poziomu w środowiskach obciążonych parą.
Jako dostawca ultradźwiękowych wskaźników poziomu jesteśmy zobowiązani do dostarczania wysokiej jakości produktów i rozwiązań, aby sprostać różnorodnym potrzebom naszych klientów. Jeżeli napotykasz wyzwania związane z wpływem pary na pomiary poziomu lub chcesz dowiedzieć się więcej o naszych ultradźwiękowych wskaźnikach poziomu, zachęcamy do skontaktowania się z nami w celu szczegółowej dyskusji. Nasz zespół ekspertów jest gotowy pomóc w znalezieniu najlepszego rozwiązania dla konkretnego zastosowania.
